YX-IM62系列绝缘监测模块
- 商品描述
- 商品参数
YX-IM62系列绝缘监测模块
1. 概述
YX-IM62系列产品使用电桥原理在线监测直流系统正负母线对地绝缘电阻值，在正负母线同时绝缘降低时也可准确测量绝缘电阻。当绝缘电阻低于100Ω /V时指示故障，绝缘电阻介于100Ω/V~500Ω/V时指示告警，告警和故障绝缘定值可以自定义。

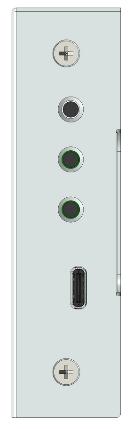

CS产品内置高压小功率电源，用户可以移动电源为产品供电（TYPEC接口，供电电压5V 3A），主动测试枪线绝缘。
产品选配OLED液晶显示功能，能显示最近一次绝缘电阻数值，用户可使用按键查询绝缘电阻情况，帮助用户查找故障原因
产品可选配通讯接口，支持RS485/CAN接口（二选一）。控制器使用单报文与本产品通讯，控制和读取测量数据。产品在收到启动绝缘监测指令后，在2秒内完成绝缘测量，测量完成自动断开回路。
2. 主要特点
? 工作电源：DC12V
? 监测电压：DC200～750V（750），DC48～150V（150），DC100～350V（350）
? 测量绝缘电阻范围：10K～2M（误差<3%）
? 通讯接口：RS485（标配）、CAN（选配）
? 单报文通讯
? OLED液晶显示
3. 产品系列
|
型号【简称】 |
功能特点 |
说明 |
|
YX-IM62-1C【标准单路C】 |
OLED液晶+单路+CAN接口 |
标准版：带OLED液晶显示，参数可设置，带绝缘抓拍，可查询绝缘记录 |
|
YX-IM62-2C【标准双路C】 |
OLED液晶+双路+CAN接口 |
|
|
YX-IM62-1R【标准单路R】 |
OLED液晶+单路+RS485接口 |
|
|
YX-IM62-2R【标准双路R】 |
OLED液晶+双路+RS485接口 |
|
|
YX-IM62S-1C【简易单路C】 |
单路+CAN接口 |
简易版：高性价比，部分参数可设置; |
|
YX-IM62S-2C【简易双路C】 |
双路+CAN接口 |
|
|
YX-IM62S-1R【简易单路R】 |
单路+RS485接口 |
|
|
YX-IM62S-2R【简易双路R】 |
双路+RS485接口 |
|
|
YX-IM62-CS |
充电桩枪线绝缘检测仪 |
|
注：每个型号都可选择750/150/350监测电压等级。

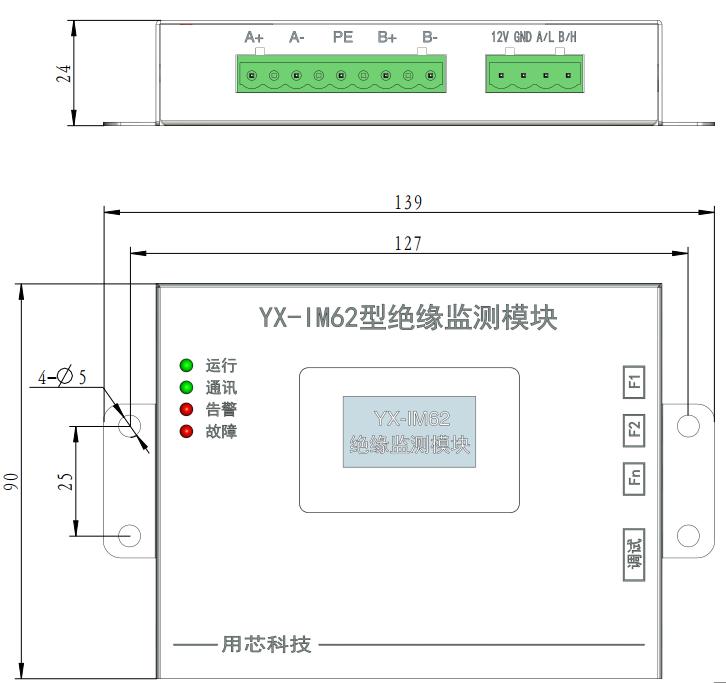

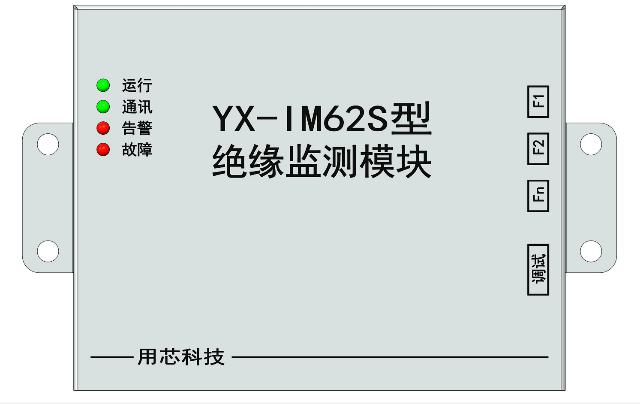

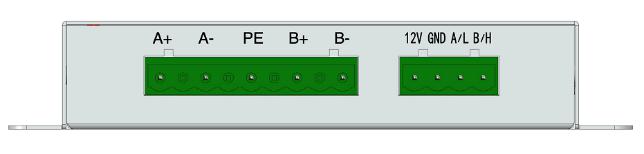

4. 产品端子和安装尺寸
1. 通讯协议 驱动程序下载
1.1. RS485

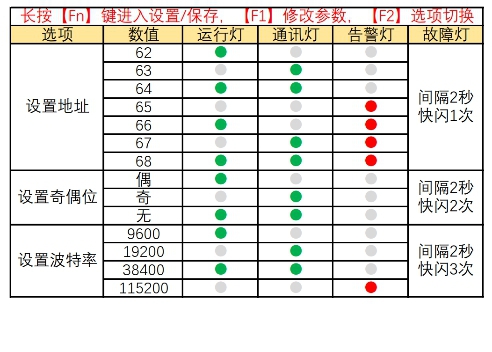

默认通讯波特率9600，8个数据，1个停止位，无检验。报文按标准MODBUS规约格式，使用扩展功能码03和16，设备地址出厂时默认为0x62(98)。波特率、校验位、设备地址可通过侧边按键设定。
数据点表：
03功能码（共16个寄存器）
|
数据地址（HEX） |
说明 |
备注 |
|
0100H |
数据类型 |
|
|
0101H |
A状态 |
0x00：A回路空闲状态 0x01：A回路正在测量绝缘 0x02：A回路绝缘测量完成 |
|
0102H |
A电压 |
A回路电压，0.1V |
|
0103H |
A正电阻 |
K |
|
0104H |
A负电阻 |
K |
|
0105H |
A报警状态 |
0.1K/V<绝缘电阻<0.5K/V |
|
0106H |
A故障状态 |
绝缘电阻<0.1K/V |
|
0107H |
B状态 |
0x00：B回路空闲状态 0x01：B回路正在测量绝缘 0x02：B回路绝缘测量完成 |
|
0108H |
B电压 |
B回路电压，0.1V |
|
0109H |
B正电阻 |
K |
|
010AH |
B负电阻 |
K |
|
010BH |
B报警状态 |
0.1K/V<绝缘电阻<0.5K/V |
|
010CH |
B故障状态 |
绝缘电阻<0.1K/V |
|
010D~010F |
预留 |
预留 |
16功能码（共32个寄存器）
|
数据地址（HEX） |
说明 |
备注 |
|
0200H |
A回路命令 |
0x00：数据查询 0x01：启动绝缘检测 0x09：复位 |
|
0201H |
A回路电压 |
A回路直流电压，0.1V。 |
|
0202H |
B回路命令 |
0x00：数据查询 0x01：启动绝缘检测 0x09：复位 |
|
0203H |
B回路电压 |
B回路直流电压，0.1V。 |
|
0204H |
重启YX-IM62 |
0xA5：重启设备 |
|
0205H~0207F |
预留 |
预留 |
支持两回路同时启动绝缘检测。本协议和标准MODBUS的交互方式不同，本协议上位机仅需下发16功能报文，长度是8（16字节），YX-IM62仅应答03功能报文，地址从0x100开始，长度是16（32字节）
上位机在发送启动绝缘指令后，YX-IM62开始测量绝缘，绝缘测量完成后，如果检测到回应了03功能报文，会在30秒之后自动清除回路状态，回路状态由0x02变成0x00。
1.2. CAN
YM-IM62地址0x62为例
|
类型 |
帧ID(Hex) |
字节数 |
报文周期（ms） |
源地址-目的地址 |
|
心跳 |
0x18103662 |
8 |
500 |
上位机èYX-IM62 |
|
0x18106236 |
8 |
500 |
YX-IM62è上位机 |
|
|
遥控 |
0x10113662 |
7 |
按需 |
上位机èYX-IM62 |
|
遥控响应 |
0x10116236 |
3 |
按需 |
YX-IM62è上位机 |
|
遥测量1 |
0x18126236 |
8 |
250 |
YX-IM62è上位机 |
|
遥测量2 |
0x18136236 |
8 |
250 |
YX-IM62è上位机 |
【YX-IM62心跳】
|
ID |
|
数据 |
|
0x18106236 |
位置 |
数据名 |
|
1Byte |
通讯状态：正常00 断网01 |
|
|
2Byte |
A回路：0x00空闲 0x01正在测量 0x02测量完成 |
|
|
3Byte |
B回路：0x00空闲 0x01正在测量 0x02测量完成 |
|
|
4Byte |
预留 |
|
|
5Byte |
预留 |
|
|
6Byte |
预留 |
|
|
7Byte |
预留 |
|
|
8Byte |
预留 |
【上位机心跳】
|
ID |
|
数据 |
|
0x18103662 |
位置 |
数据名 |
|
1Byte |
上位机通讯状态：正常00 断网01 |
|
|
2Byte |
遥测1接收正常00，不正常01 |
|
|
3Byte |
遥测2接收正常00，不正常01 |
|
|
4Byte |
预留 |
|
|
5Byte |
预留 |
|
|
6Byte |
预留 |
|
|
7Byte |
预留 |
|
|
8Byte |
预留 |
【上位机遥控】
|
ID |
|
数据 |
|
0x10113662 |
位置 |
数据名 |
|
1Byte |
0x09：复位 |
|
|
2Byte |
A路 0x01：启动绝缘检测 |
|
|
3Byte |
A路电压低字节（0.1V） |
|
|
4Byte |
A路电压高字节（0.1V） |
|
|
5Byte |
B路 0x01：启动绝缘检测 |
|
|
6Byte |
B路电压低字节（0.1V） |
|
|
7Byte |
B路电压高字节（0.1V） |
【YX-IM62遥控响应】
|
ID |
|
数据 |
|
0x10116236 |
位置 |
数据名 |
|
1Byte |
0x09：复位 |
|
|
2Byte |
A路 0x01：启动绝缘检测 |
|
|
3Byte |
B路 0x01：启动绝缘检测 |
【YX-IM62遥测量1】
|
ID |
|
数据 |
|
0x18126236 |
位置 |
数据名 |
|
1Byte |
A路直流电压（0.1V） |
|
|
2Byte |
||
|
3Byte |
A路正极绝缘电阻（K） |
|
|
4Byte |
||
|
5Byte |
A路负极绝缘电阻（K） |
|
|
6Byte |
||
|
7Byte |
A路报警 1：有报警 0：无报警 |
|
|
8Byte |
A路故障 1：有故障 0：无故障 |
【YX-IM62遥测量2】
|
ID |
|
数据 |
|
0x18136236 |
位置 |
数据名 |
|
1Byte |
B路直流电压（0.1V） |
|
|
2Byte |
||
|
3Byte |
B路正极绝缘电阻（K） |
|
|
4Byte |
||
|
5Byte |
B路负极绝缘电阻（K） |
|
|
6Byte |
||
|
7Byte |
B路报警 1：有报警 0：无报警 |
|
|
8Byte |
B路故障 1：有故障 0：无故障 |
